U zamršenom svijetu cjevovodnih sustava, odabir ispravnog ventila najvažnije je za učinkovitost, sigurnost i isplativost. Dva radna konja dominiraju industrijskim primjenama: ventil i kuglični ventil. Iako oboje služe u temeljnoj svrsi zaustavljanja ili dopuštanja protoka, njihov dizajn, rad i slučajevi idealne uporabe značajno se razlikuju.
1. Dizajn i mehanizam: jezgra razlika

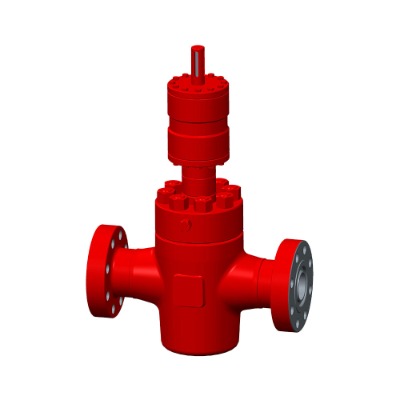

Ventil za vrata: Ovaj ventil djeluje na jednostavnom principu linearnog kretanja. Čvrsto, klinasto ili paralelno "vrata" kreće se okomito na put protoka. Pretvaranje podizanja ručnog kotača ili spušta ovu kapiju u ili izvan staze tekućine. Kad se potpuno otvori, vrata se u potpunosti povlače u poklopac ventila, nudeći ravni otvor za punu propusnost koji minimizira pad tlaka.
Kuglični ventil: Kao što naziv govori, ovaj ventil koristi sfernu kuglu s rupom (provrtom) kroz svoje središte. Zakretanje kuglice za 90 stupnjeva preko ručice ili prijenosnika Poravnava provrt s cijevi za protok ili postavlja čvrstu stranu kuglice okomito kako bi blokirao protok.
2. Funkcija: Izolacija nasuprot kontroli (i izolacija)
Ventil vrata: prvenstveno za izolaciju. Ventili za vrata dizajnirani su tako da budu potpuno otvoreni ili potpuno zatvoreni. Njihov spor rad minimizira čekić za vodu. Ventili za vrata izvrsno su u primjenama koje zahtijevaju minimalni pad tlaka kada se otvori i pozitivno zatvaranje kada su zatvoreni, posebno s viskoznim tekućinama ili sumovima gdje klizna vrata mogu prorezati kroz naslage. Nisu prikladni za gašenje ili regulaciju protoka. Djelomični otvor uzrokuje vibraciju, brzo trošenje vrata i sjedala, te potencijalno oštećenje tijela ventila.
Kuglični ventil: Izvrsna izolacija i ograničeno gas. Kuglični ventili pružaju pozitivno, hladno zatvaranje mjehurića jednostavnim okretom od 90 stupnjeva, što ih čini idealnim za brzu izolaciju. Njihov dizajn općenito omogućava neke mogućnosti prigušivanja, iako to nije njihova primarna funkcija i može uzrokovati eroziju mekih sjedala tijekom vremena, posebno s velikim protocima brzine. Nude pouzdano brtvljenje i u aplikacijama niskog i visokog pritiska.
3. Operacija i brzina
Vrata ventil: spor rad. Otvaranje ili zatvaranje ventila za vrata zahtijeva višestruke zavoje ručnog kotača (često nekoliko okretaja). Ovaj spor rad koristan je za sprečavanje vodenog čekića, ali je nepraktičan tamo gdje je brzo isključivanje kritično.
Kuglični ventil: Brzi rad. Četvrti-zaokret (90 stupnjeva) operacija kugličnih ventila omogućuje izuzetno brzo otvaranje i zatvaranje, što ih čini idealnim za aplikacije za isključivanje u nuždi.
4. Karakteristike protoka i pad tlaka
Ventil vrata: minimalni pad tlaka (kada se potpuno otvori). Dizajn ventila s punim protokom znači da je, kada se potpuno povuče, put protoka gotovo neograničen, što rezultira vrlo niskim gubitkom tlaka-ključna prednost u dugim cjevovodima ili sustavima u kojima je energetska učinkovitost kritična.
Kuglični ventil: općenito puni provrt ili smanjena provrta. Kuglični ventili dostupni su kao "puni priključak" (promjer provrta odgovara ID cijevi) ili "Smanjeni priključak" (promjer provrta manji od ID cijevi). Kuglični ventili s punim portom nude pad tlaka sličan ventilu vrata. Verzije smanjenih porta uvode veći pad tlaka, ali su manje i jeftinije.
5. brtvljenje i održavanje
Ventil za vrata: Brtva se oslanja na djelovanje kapije na kapiji prema sjedalima. Iako je učinkovito kad je novo, kliznu kretanje može dovesti do trošenja s vremenom, potencijalno ugrožavajući pečat. Prepakiranje matične brtve uobičajeno je održavanje. Rastući STEM dizajni pružaju vizualni pokazatelj položaja ventila.
Kuglični ventil: brtvljenje se postiže loptom pritiskom na otporna (često PTFE) sjedala. Ovaj dizajn pruža izvrsno, hladno zatvaranje mjehurića. Sjedala se mogu nositi, pogotovo ako se koriste za prigušivanje, ali su općenito zamjenjiva. STEM brtve također zahtijevaju povremeno održavanje.
6. Tipične primjene: gdje svaka sjaji
Ventil za vrata:
Mreže distribucije vode (glavne linije, pumpa pumpa)
Elektrane (parne usluge, dovodna voda)
Nafta i plin (izolacija na sirovim linijama, viskozne tekućine)
Prijave za suspenjske i visoke solide
Aplikacije koje zahtijevaju puni provrt, niski pad tlaka
Kuglični ventil:
Procesne industrije koje zahtijevaju brzo isključivanje (kemijska, petrokemijska)
Plinske linije za gorivo
Izolacija instrumenta
Sustavi za hlađenje
Uključene/isključene dužnosti u HVAC -u
Prijave koje zahtijevaju brtvljenje zategnute mjehuriće
Ventil vrata ostaje neophodan za primjene koje zahtijevaju minimalno ograničenje protoka i robusnu izolaciju u potpuno otvorenim ili zatvorenim položajima, posebno kod izazovnih tekućina. Kuglični ventili nude neusporedivu brzinu i zapečaćenje pouzdanosti za uključivanje/isključivanje dužnosti. Razumijevanje ovih temeljnih razlika-linearno kretanje u odnosu na preokret, dizajn pune prostirke u odnosu na mehanizam za brtvljenje i njihove snage u izolaciji u odnosu na brzinu-omogućuje profesionalcima da odaberu optimalni ventil, osiguravajući integritet sustava, sigurnost i dugoročne performanse.333.
