A frac manifold je visokotlačni distribucijski sustav tekućine koji se koristi u operacijama hidrauličkog lomljenja (frackinga) za usmjeravanje, kontrolu i distribuciju tekućine za lomljenje pod tlakom iz više kamiona pumpi na jedno ili više ušća bušotine istovremeno. Ukratko: bez a frac manifold , fizički je nemoguće koordinirati učinak 10-40 visokotlačnih pumpi u jednu bušotinu pri tlakovima i brzinama protoka koje zahtijevaju moderne operacije završetka. Tipično razdjelnik frakturiranja mora podnijeti radne tlakove od 10.000–20.000 psi i protoke veće od 100 barela u minuti (bpm), što ga čini jednim od mehanički najzahtjevnijih dijelova opreme na bilo kojoj bušotini. Ovaj članak objašnjava kako frac manifolds rad, glavne vrste dizajna, kriterije odabira, najbolju operativnu praksu i razvoj tehnologije koja preoblikuje ovu kritičnu kategoriju opreme.
Što je frac manifold? Funkcija i osnovne komponente
A frac manifold funkcionira kao središnje središte tekućine u širenju hidrauličkog frakturiranja — agregiranje protoka iz višestrukih pumpnih jedinica, pružanje mogućnosti izolacije i kontrole protoka te isporuka tekućine pod kontroliranim tlakom do željeza za obradu ušća bušotine. Konceptualno je sličan čvorištu na autocesti: više prometnih traka velikog volumena (kamioni pumpe) spajaju se u kontrolirani protok koji vodi do jednog odredišta (bušotine).
Osnovna funkcija a razdjelnik frakturiranja je trostruk: distribucija tekućine, izjednačavanje tlaka i radna fleksibilnost. Bez razdjelnika, povezivanje 20 pojedinačnih kamiona s pumpama izravno na jedno ušće bušotine zahtijevalo bi neupravljiv splet visokotlačnog željeza bez načina da se pojedinačne pumpe izoliraju radi održavanja, mijenjaju bušotine bez zaustavljanja posla ili upravljaju udarima tlaka uslijed pokretanja i gašenja crpki.
Ključne komponente razvodnika frakture
- Tijelo zaglavlja (glavni provrt): Središnja cijev ili kovano tijelo kroz koje teče sva tekućina. Promjer glavnog otvora obično se kreće od 4 inča do 7 inča (nominalno), s debljinom stijenke projektiranom da izdrži pritiske pucanja od 1,5–2 puta većeg radnog tlaka. Većina tijela kolektora izrađena je od kromolnog čelika 4130 ili 4140, toplinski obrađenog do čvrstoće razvlačenja iznad 100 000 psi.
- Ulazni priključci (strana pumpe): Pojedinačni visokotlačni priključci na koje se spajaju ispusni vodovi kamiona pumpe. Standardno frac manifold ima 8–24 ulazna otvora, svaki opremljen čepnim ventilom ili zasun ventilom za individualnu izolaciju pumpe. Vrste spojeva uključuju spoj s čekićem (Slika 1502 ili 2002), prirubnice ili vlastite sustave za brzo spajanje.
- Izlazni priključci (strana bunara): Visokotlačni izlazi koji vode do željeza za obradu i ušća bušotine. Operacije s više bušotina koriste razdjelnike s 2–8 izlaznih otvora kako bi se omogućila istovremena ili sekvencijalna obrada više bušotina bez postavljanja između faza.
- Izolacijski ventili: Zasuni ili zaporni ventili na svakom ulaznom i izlaznom otvoru omogućuju individualnu izolaciju bilo koje crpke ili bunarskog priključka bez zatvaranja cijelog prostora. Ovi se ventili obično pokreću hidraulički ili ručno, nominalni su za puni radni tlak u razvodniku.
- Ventil za smanjenje tlaka (PRV): Sigurnosno kritična komponenta koja automatski ispušta tekućinu ako tlak u razvodniku premaši maksimalni dopušteni radni tlak (MAWP). PRV-ovi su obično postavljeni na 105–110% MAWP-a.
- Mjerači tlaka i otvori za instrumente: Praćenje tlaka u stvarnom vremenu na više točaka omogućuje rano otkrivanje ograničenja protoka, curenja ventila ili anomalija crpke. Modernooo frac manifolds integrirati elektroničke pretvarače tlaka povezane sa sustavom prikupljanja podataka kombija za liječenje.

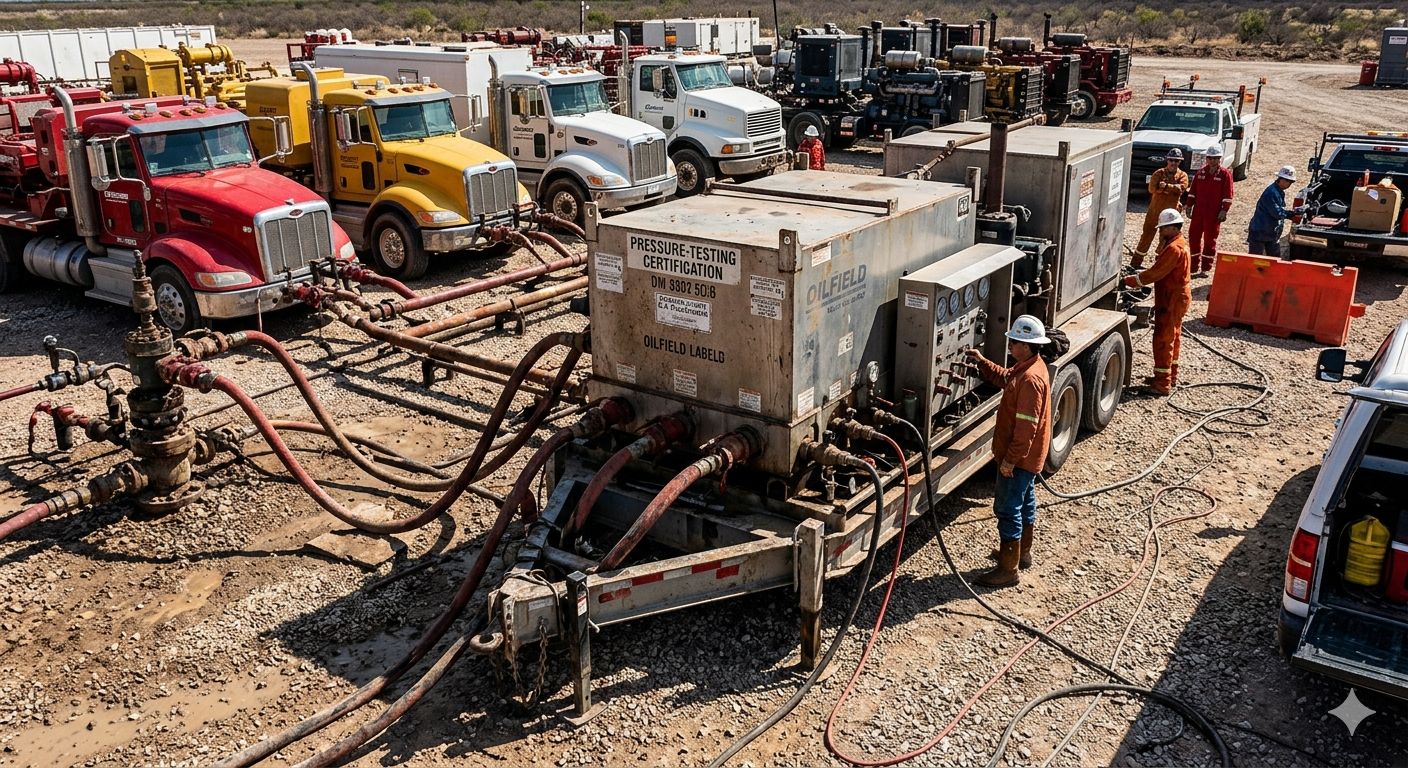

- Okvir klizača/prikolice: Sklop razdjelnika montiran je na čelični nosač ili prikolicu koja je dopuštena za promet radi transporta i brzog postavljanja. Jedinice montirane na prikolice standardna ekipa za frac može postaviti i povezati za 45-90 minuta.
Vrste frakcijskih razdjelnika: tradicionalni vs. Zipper vs. Combo
The frac manifold tržište je evoluiralo od jednostavnih kolektora s jednom bušotinom do sofisticiranih sustava s više bušotina koji mogu podržavati istovremeno lomljenje susjednih bušotina. Tri primarne konfiguracije dominiraju modernim operacijama:
| Parametar | Razdjelnik s jednom bušotinom | Zip razvodnik | Combo/razdjelnik s više jažica |
|---|---|---|---|
| Wells Served | 1 | 2 (naizmjenično) | 2–8 |
| Tipični ulazni otvori | 8–16 (prikaz, stručni). | 16–24 | 20–40 (prikaz, stručni). |
| Tipični radni tlak | 10 000–15 000 psi | 10 000–15 000 psi | 10 000–20 000 psi |
| Operativni način rada | Sekvencijalne faze | Naizmjenično 2 jažice | Simultano ili sekvencijalno |
| Vrijeme pripreme | 45–90 min | 2–4 sata | 4–8 sati |
| Iskorištenje pumpe | ~60–70% | ~80–90% | ~85–95% |
| Trošak kapitala (relativno) | Nisko (osnovno) | Srednje (40–80%) | Visoko (100–200%) |
| Najbolja aplikacija | Jastuci s jednom bušotinom, istražni | Jastučići s 2 bunara, bušenje s podloškom | Ulošci s više bušotina, simultani frac |
Tablica 1: Usporedba tri primarne konfiguracije razvodnika frak-a prema ključnim operativnim i komercijalnim parametrima. Razdjelnici sa patentnim zatvaračem i kombinirani razdjelnici daju značajno veću iskoristivost crpke po cijenu veće složenosti i kapitalnih ulaganja.
Zipper Frac Manifold: kako udvostručuje učinkovitost pumpe
The zatvarač frac manifold je najznačajnija operativna inovacija u dizajnu frak manifolda u posljednja dva desetljeća. U konfiguraciji zatvarača, jedna pumpa se izmjenjuje između dvije susjedne bušotine - dok se jedna bušotina lomi, druga se perforira i priprema za sljedeću fazu. Ovo eliminira neproduktivno vrijeme (NPT) između faza koje čini 30-40% ukupnog vremena završetka na operacijama s jednom bušotinom.
Hidraulička prednost je jednako značajna: istraživanje je pokazalo da lomljenje zatvaračem na susjednim paralelnim lateralima stvara uzorke interferencije loma koji proširuju ukupni stimulirani volumen ležišta (SRV) za 15-25% u usporedbi sa sekvencijalnim lomljenjem jedne bušotine. Pukotine iz jedne bušotine "guraju" se u ležište u smjerovima koji nadopunjuju geometriju loma susjedne bušotine, poboljšavajući učinkovitost drenaže preko jastučića.
Standard zatvarač frac manifold sastoji se od dva odvojena kolektorska tijela povezana križnim dijelom s izolacijskim ventilima, čime se omogućuje preusmjeravanje cijele pumpe iz bušotine A u bušotinu B otvaranjem i zatvaranjem dvaju ventila — operacija prebacivanja koja traje manje od 60 sekundi.
Oznake tlaka razvodnika frakture: Odabir prave klase
Oznaka tlaka je sigurnosno najkritičnija specifikacija pri odabiru a frac manifold . Premala vrijednost tlaka primarni je uzrok katastrofalnih kvarova razvodnika, koji mogu biti fatalni i rezultirati incidentima u kontroli bušotine. Industrija koristi standardizirani sustav klase tlaka usklađen s API 6A i API 16C:
| Klasa tlaka | Radni tlak (psi) | Ispitni tlak (psi) | Tipična primjena | Uobičajena formacija |
|---|---|---|---|---|
| 10K | 10.000 | 15.000 | Konvencionalni frak, plitke bušotine | Permski bazen (neke zone) |
| 15K | 15.000 | 22 500 | Standardno lomljenje škriljevca, bušenje s podloškom | Marcellus, Eagle Ford, Haynesville |
| 20K | 20.000 | 30.000 | Ultra-HPHT, duboke bušotine | Deep Haynesville, SCOOP/STACK |
Tablica 2: Standardne klase tlaka razvodnika frac s odgovarajućim ispitnim pritiscima i tipičnim primjenama formacije. Sve komponente frac kolektora koje sadrže tlak moraju biti hidrostatski ispitane na 1,5× radni tlak prije postavljanja prema zahtjevima API 16C.
Odabir 15K naspram 20K frac manifold nije samo pitanje sigurnosne margine - ono ima izravne implikacije na troškove. Sklop razdjelnika s ocjenom od 20K može koštati 40–70% više od ekvivalentne jedinice od 15K zbog težih kovanih tijela, debljih stijenki, ventila viših specifikacija i potrebnog rigoroznijeg ispitivanja kvalifikacije materijala. Međutim, korištenje razvodnika od 10K ili 15K u formaciji koja zahtijeva tlak obrade od 18 000 psi stvara neprihvatljiv rizik od neuspjeha zadržavanja tlaka.
Materijali i metalurgija: Što čini frac razvodnik preživjelim visokotlačnu abrazivnu uslugu
Frac manifold komponente se suočavaju s jedinstveno oštrom kombinacijom mehaničkih naprezanja: cikličko visokotlačno opterećenje tijekom svake faze, erozija od tekućine pune propanta velike brzine (koncentracije pijeska od 0,5–4 lb/gal pri brzinama od 40–80 ft/s), kemijski napad od predispiranja kiselinom i reduktora trenja, i zamor od ponavljanih ciklusa tlačenja kroz stotine faza godišnje.
Materijali za tijelo i zaglavlje
Tijelo glavnog zaglavlja a frac manifold obično je kovan od kromolnog čelika AISI 4130 ili 4140, toplinski obrađen do minimalne granice razvlačenja od 75 000–100 000 psi (razred L ili stupanj P prema API 6A). Kovana konstrukcija je obavezna — lijevano željezo ili zavarene konstrukcije ne mogu pouzdano izdržati cikličko opterećenje od zamora frac-a. Kovanjem se uklanjaju unutarnje šupljine i slabosti usmjerenih zrna koje čine odljevke osjetljivima na pucanje uslijed zamora.
Za kisele primjene (prisutan H₂S), materijali moraju ispunjavati zahtjeve NACE MR0175 / ISO 15156, koji ograničavaju maksimalnu tvrdoću na 22 HRC kako bi se spriječilo pucanje uslijed naprezanja sulfidom. Kiselo-usluga frac manifolds koristite niskolegirane ugljične čelike s kontroliranom kemijom radije nego legure visoke čvrstoće, prihvaćajući niže vrijednosti tlaka u zamjenu za otpornost na kiselo.
Tehnologije zaštite od erozije
Erozija propanta je primarni mehanizam trošenja u frac manifold tijela, posebno na T-spojima, koljenima i sjedištima ventila gdje je brzina protoka i turbulencija vrhunac. Koriste se tri primarne strategije za ublažavanje erozije:
- Zamjenjive habajuće navlake: Umeci od tvrdog metala ili kaljenog čelika oblažu unutarnji provrt u zonama visoke erozije. Oni su dizajnirani kao potrošni dijelovi, zamjenjivi tijekom planiranog održavanja bez zamjene cijelog tijela razvodnika. Standardna habajuća čahura ima radni vijek od 200–500 frac stupnjeva, ovisno o koncentraciji i vrsti propanta.
- Obloga ventila od volfram karbida: Zasuni i zaporni ventili u frac servisu koriste sjedišta i trim komponente od volfram karbida s tvrdoćom po Vickersu od 1500–2400 HV — daleko tvrđom od 100 mesh proppanta od kvarcnog pijeska (otprilike 800 HV) koji teče kroz njih.
- Optimizacija geometrije putanje protoka: Modern frac manifold dizajni koriste računalnu dinamiku fluida (CFD) za optimizaciju unutarnje geometrije provrta, smanjujući turbulenciju na spojevima za 20-40% i produžujući srednje vrijeme između održavanja povezanih s trošenjem.
Rad razdjelnika frakture: opremanje, testiranje prije posla i izvođenje faze
Ispravan operativni postupak za a frac manifold jednako je važna kao i specifikacija opreme. Većina kvarova opreme na licu mjesta uzrokovana je proceduralnim pogreškama — neadekvatnim ispitivanjem tlaka, nepravilnim slijedom ventila ili kvarovima nadopunjavanja spojeva — a ne kvarovima opreme.
Protokol ispitivanja tlaka prije posla
Svaki frac manifold sklop mora biti ispitan tlakom prije svakog posla na maksimalni predviđeni tlak obrade ili na nazivni radni tlak razvodnika, ovisno o tome što je niže. Standardni protokol uključuje:
- Test niskog tlaka (200–500 psi): Potvrđuje da su svi priključci ispravno spojeni i da su ventili postavljeni. Prije nastavka potrebno je 10-minutno zadržavanje s padom nultog tlaka.
- Ispitivanje visokim tlakom (na MAWP ili maksimalni predviđeni tlak tretmana): Zadržavanje od 10 minuta pri punom ispitnom tlaku s dopuštenim opadanjem od 50 psi. Svako raspadanje veće od ovoga zahtijeva hitnu istragu i ponovno testiranje prije početka rada.
- Ispitivanje funkcije ventila: Svaki se izolacijski ventil ciklički otvara i zatvara pod pritiskom kako bi se provjerio pravilan rad. Ventil koji ne uspijeva zadržati diferencijalni tlak označava se izvan upotrebe i premošćuje ili zamjenjuje.
- Provjera zadane vrijednosti PRV-a: Tlak iskakanja sigurnosnog ventila provjerava se prema certifikacijskoj oznaci. PRV-ovi u službi frak-a trebali bi se ponovno certificirati svakih 12 mjeseci ili 500 radnih sati, što god nastupi prije.
Faza izvođenja: Upravljanje ventilom tijekom rada frakture
Tijekom faze lomljenja, frac manifold operater je odgovoran za upravljanje pozicijama ulaznog i izlaznog ventila u stvarnom vremenu. Standardni operativni postupak zahtijeva:
- Nikada ne zatvarajte nizvodni ventil (na strani bunara) dok crpke rade: Zatvaranje izlaza iz bunara dok pumpe rade stvara stanje "mrtve glave" — skokovi tlaka do pritiska zatvaranja pumpe unutar nekoliko sekundi, potencijalno premašujući MAWP razvodnika. Sve pumpne jedinice moraju se isključiti prije zatvaranja ventila na strani bunara.
- Sekvencijalno uključivanje pumpe: Pumpe se uključuju jedna po jedna preko svojih pojedinačnih ulaznih ventila, omogućujući operateru da nadzire odziv tlaka i potvrdi integritet razvodnika prije dodavanja sljedećih pumpi.
- Postupak prebacivanja razvodnika sa zatvaračem: Prilikom prebacivanja između bušotina u radu zatvarača, ventil prihvatne bušotine se otvara prije nego što se zatvori ventil bušotine za obradu — održavajući kontinuirani protok i sprječavajući događaje tlačnog čekića koji ubrzavaju trošenje ventila i spojnica.
Tehnologija razvodnika fraka sljedeće generacije: automatizacija i daljinski rad
The frac manifold prolazi kroz značajnu tehnološku transformaciju potaknutu težnjom industrije prema udaljenim i autonomnim operacijama na bušotinama — trend ubrzan troškovima rada, HSE razmatranjima i integracijom električnih frakturiranja (e-frac).
Sustavi automatizirane kontrole ventila
Sljedeća generacija frac manifolds integrirati hidraulički ili električno pokretane ventile kojima se upravlja iz kombija za tretman — eliminirajući potrebu da osoblje ručno upravlja ventilima razdjelnika u zoni visokog tlaka blizu ušća bušotine. Automatizirani sustavi ventila mogu izvršiti sekvencu prekidača zatvaračem za manje od 5 sekundi u odnosu na 30-60 sekundi za ručni rad, smanjujući NPT i fluktuacije tlaka tijekom prijelaza u bušotini.
Napredni kontrolni sustavi uključuju logiku međusobnog zaključavanja koja sprječava operatere da nenamjerno stvore uvjete zastoja — ako se izda naredba za zatvaranje ventila na strani bunara dok su pumpe iznad unaprijed postavljenog praga protoka, sustav upozorava operatera i zahtijeva potvrdu prije izvršenja naredbe.
Integrirani senzorski nizovi i prediktivno održavanje
Modern frac manifold dizajni ugrađuju ultrazvučne senzore debljine stijenke u zonama visoke erozije, prenoseći podatke o istrošenosti u stvarnom vremenu kombiju za tretman. Kada debljina stijenke na nadziranoj lokaciji padne ispod prethodno postavljenog praga (obično 80% izvorne projektirane debljine), sustav označava komponentu za pregled ili zamjenu u sljedećem planiranom roku održavanja — prije nego što dođe do kvara.
Senzori akustične emisije mogu detektirati mikropukotine u tijelima razdjelnika prije nego što se pukotine prošire do stanja kroz stijenku, dajući rano upozorenje o oštećenju uslijed zamora koje bi vizualni pregled propustio. Podaci iz industrije pokazuju da programi prediktivnog održavanja temeljeni na kontinuiranom nadzoru senzora mogu produžiti prosjek frac manifold životni vijek za 20–35% i smanjiti neplanirane kvarove opreme za više od 60%.
Inspekcija i održavanje razvodnika frakture: što zahtijevaju industrijski standardi
Frac manifold Zahtjevi za inspekciju i održavanje regulirani su API RP 7L, API 16C i QA programima specifičnim za operatera. Posljedice kvara razdjelnika - ispuštanje tekućine pod visokim tlakom, potencijalno paljenje i ozljede osoblja - čine usklađenost nedostatnom.
- Vizualni pregled nakon posla: Nakon svakog rada frac, sve vanjske površine, priključne točke, ventili i mjerači tlaka vizualno se pregledavaju na curenje, mehanička oštećenja, erozivne brazde i koroziju. Bilo koja armatura koja pokazuje vidljivu eroziju na OD uklanja se iz upotrebe radi dimenzionalnog pregleda.
- Ultrazvučno ispitivanje debljine (UT): Minimalna debljina stijenke mjeri se na svim zonama visoke erozije (trojnici, koljena, tijela ventila) pomoću kalibriranih ultrazvučnih mjerača. Mjerenja ispod izračunate minimalne debljine stijenke (prema ASME B31.3 ili API 6A) zahtijevaju trenutno uklanjanje iz upotrebe.
- Inspekcija magnetskim česticama (MPI) ili ispitivanje penetrantima (DPT): Izvodi se na zonama zavarivanja, navojnim spojevima i područjima uočene erozije za otkrivanje površinskih pukotina. MPI je poželjan za magnetske materijale; DPT se koristi na nemagnetskim legurama.
- Potpuni recertifikacijski hidrostatski test: Potrebno jednom godišnje ili nakon bilo kakvog popravka, pri 1,5× radnom tlaku za minimalno 10 minuta zadržavanja. Zapisi o ponovnom certificiranju moraju biti sljedivi do određenog serijskog broja razvodnika i moraju se čuvati tijekom vijeka trajanja opreme.
- Obnova i zamjena ventila: Zasuni za razvodnik frac obično zahtijevaju zamjenu sjedišta i brtve nakon 150-300 radnih ciklusa (otvaranje/zatvaranje pod pritiskom). Odgođeno održavanje ventila vodeći je uzrok curenja ventila tijekom rada na aktivnom frac manifolds .
Često postavljana pitanja: Razdjelnici frakture
P1: Koja je razlika između frac manifolda i željeza za obradu?
A frac manifold je središnje distribucijsko čvorište koje agregira protoke crpki i usmjerava ih do pojedinačnih priključaka bunara. "Obrada željeza" odnosi se na segmente visokotlačne cijevi, spojeve čekića i koljena koji povezuju izlaz razdjelnika s ušćem bušotine. Razdjelnik je fiksni sklop montiran na klizaču ili prikolici; obrada željeza je cjevovod postavljen na terenu između razdjelnika i ušća bušotine koji je različito konfiguriran za svaki posao. Oba moraju biti ocijenjena za isti radni tlak, ali imaju bitno različite funkcije na putu protoka.
P2: Koliko kamiona pumpi može podnijeti frac razvodnik?
Standard frac manifolds dizajnirani su s 8–24 ulazna otvora. Tipično dovršenje velike podloge u permskom bazenu koristi 18-24 pumpne jedinice, zahtijevajući razdjelnik s najmanje toliko ulaznih priključaka. Svaki ulazni otvor podnosi puni nazivni protok jednog viličara s pumpom — obično 25–50 bpm po jedinici pri radnom tlaku. Glavni provrt razvodnika mora biti dimenzioniran tako da vršni ukupni protok (zbroj svih aktivnih pumpi) ne proizvodi brzinu fluida veću od 30–40 ft/s, što je prag erozije za čelik pod protokom punim propanta.
P3: Što je "projektil" u frac manifold terminologiji?
"Projektil" (ponekad se naziva "frak projektil" ili "razdjelnik projektila") je stariji, jednostavniji stil frac manifold koji se sastoji od jednog izduženog tijela kolektora s višestrukim ulaznim i izlaznim otvorima, ali s minimalnom integriranom kontrolom ventila. Naziv dolazi od cilindričnog oblika ranih dizajna. Moderni razvodni sustavi uvelike su zamijenili projektile u operacijama škriljca s velikim brojem stupnjeva zbog superiorne sposobnosti kontrole protoka, ali projektili se i dalje koriste za jednostavnije konvencionalne operacije frakiranja gdje je smanjenje troškova primarni pokretač.
P4: Kako frac razvodnik podnosi skok tlaka kada se pumpa doda ili ukloni?
Kada se namazu doda pumpa, njezin izlazni ventil na frac manifold otvara se polako — ne otvara se naglo — dok se pumpa dovodi na tlak u cjevovodu prije spajanja na razvodnik. Ovaj postupak "mekog spajanja", koji traje 10-30 sekundi, sprječava hidraulički udar do kojeg bi došlo kada bi se visokotlačna pumpa iznenada spojila na razvodnik pod različitim tlakom. Moderni automatizirani sustavi razdjelnika uključuju logiku izjednačavanja tlaka ulaznog ventila: ventil se neće potpuno otvoriti sve dok razlika tlaka na njemu ne padne ispod 500 psi, osiguravajući gladak prijelaz tlaka.
P5: Koje bi certifikate trebao imati frac razvodnik?
Uredno certificiran frac manifold treba imati dokumentaciju za: API 6A ili API 16C usklađenost s ocjenom tlaka za sve komponente koje sadrže tlak; izvješća o ispitivanju materijala (MTR) koja prate sve dijelove pod pritiskom prema njihovoj toplini i brojevima serije; potvrdu o hidrostatskom ispitivanju potpisanu od strane kvalificiranog inspektora; potvrde o ispitivanju performansi ventila; i, gdje je primjenjivo, NACE MR0175 dokumentaciju o sukladnosti za kiselu uslugu. Neki operateri dodatno zahtijevaju inspekciju opreme treće strane (TPEI) od strane priznatog inspekcijskog tijela prije postavljanja na njihovim lokacijama.
P6: Kako se frac razvodnik razlikuje od proizvodnog razvodnika?
Dok su oba sustavi distribucije tekućine, a frac manifold i proizvodni razdjelnik bitno se razlikuju u dizajnu i zahtjevima usluge. A frac manifold je privremeni, visokotlačni (10.000–20.000 psi) sustav dizajniran za kratkotrajno, cikličko servisiranje pumpe s abrazivnim tekućinama punim propanta. Proizvodni razvodnik je trajni sustav nižeg tlaka (obično 1000–5000 psi) dizajniran za kontinuirani stabilni protok proizvedenih ugljikovodika. Proizvodni razdjelnici daju prednost otpornosti na koroziju i dugoročnom brtvljenju; frac manifolds dajte prednost nazivnom tlaku, otpornosti na eroziju i brzoj rekonfiguraciji polja.
Zaključak: razvodnik frakture okosnica je svake moderne operacije završetka
A frac manifold je daleko više od pasivnog komada cijevi — to je hidraulički komandni centar širenja hidrauličkog frakturiranja, a njegove specifikacije, održavanje i rad izravno određuju učinkovitost rada, sigurnost osoblja i kvalitetu završetka. Odabir pravog tipa razdjelnika (s jednim bunarom, patentnim zatvaračem ili kombiniranim), klase tlaka (10K, 15K ili 20K) i specifikacije materijala za vašu formaciju i radne uvjete tehnička je odluka s velikim troškovima i sigurnosnim posljedicama.
Podaci čine uvjerljiv argument za ulaganje u visoku kvalitetu frac manifold oprema: razvodnici s patentnim zatvaračem smanjuju završetak NPT-a za 30-40%, automatizirani sustavi ventila smanjuju incidente povezane s razdjelnicima za više od 60%, a programi prediktivnog održavanja produžuju radni vijek opreme za 20-35%. Kako se industrija nastavlja gurati prema većem broju pumpi, višim pritiscima tretmana i istovremenim operacijama s više bušotina, razdjelnik frakturiranja samo će postati centralniji — i tehnički zahtjevniji — u nizu opreme za dovršavanje.
